USRP-RIO软件无线电产品





USRP RIO软件无线电包含了一个2X2 MIMO集成收发仪和用于提高基带处理速度的高性能Xilinx Kintex-7 FPGA,所有的这些硬件均封装在一个0.5U的机架安装式外壳内。它将主机控制器通过PCI Express x4总线连接到系统控制器,为台式电脑或者PXI Express主机提供高达800MB/s的数据传输速度(或是通过ExpressCard为笔记本电脑提供200MB/s的速度)。图2提供了USRP RIO硬件的程序框图概览。

  USRP RIO基于LabVIEW可重配置I/O (RIO)架构,结合了开放的LabVIEW系统设计软件和高性能的硬件模块,从而大大简化了开发。高度的软硬件集成降低了系统集成的难度,这对于如此规 模的系统来说具有重要意义,使得研发人员可以集中更多的精力在研发上。尽管整个NI应用程序框架软件都是基于LabVIEW开发的,但LabVIEW可以 集成.m脚本文件、ANSI C/C++及HDL等其他编程设计语言的IP,通过代码重用来提高开发效率。







USRP RIO硬件(a) 以及系统框图 (b)

  本例中建议选择的几个型号对比如下:

参数

USRP-2940R

USRP-2942R

USRP-2943R

USRP-2944R

带宽

40MHz

40MHz

40MHz/120MHz

160MHz

频段

50 MHz - 2.2 GHz

400 MHz - 4.4 GHz

1.2 GHz - 6 GHz

10MHz - 6 GHz

最大

输出

功率

50 MHz-1.2 GHz:

50 mW- 100 mW

(17 dBm-20 dBm)



1.2 GHz-2.2 GHz:

30 mW-70 mW

(15 dBm-18 dBm)

50 mW-100 mW

(17 dBm-20 dBm)

1.2 GHz-3.5 GHz:

50 mW-100 mW

(17 dBm -20 dBm)



3.5 GHz-6 GHz:

5 mW-32 mW

(7 dBm-15 dBm)

10MHz-3.5 GHz:

50 mW-100 mW

(17 dBm -20 dBm)



3.5 GHz-6 GHz:

5 mW-32 mW

(7 dBm-15 dBm)

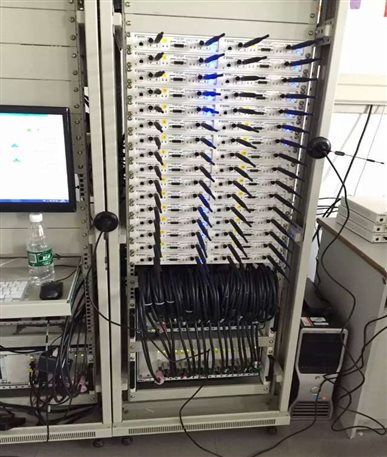

  该平台参考应用系统实物图如下:
