局放电磁辐射采集分析系统

2020-04-08 11:18:16

电磁辐射采集分析系统



1 系统整体方案

      数据采集硬件选型为NI cRIO作为测控系统的中央控制平台,通过RF模块通过一个高频电流互感器连接到高压设备的接地线,来接收局部放电、电晕放电等辐射的电磁波,并进行信号的实时采集、存储和远程传输显示等功能,系统框图如下:






系统各项硬件配置如下:

  说明

  数量

  cDAQ实时数据采集机箱

  1

  1通道电磁辐射采集模块

  1

  通过一次设备的底线耦合放电产生的高频电流信号

  1

  现成软件,进行电磁辐射特征分析

  1

2 信号耦合连接说明

      将环形的射频电流互感器套到高压设备接地线的外圈,电流互感器输出端连接到RF采集卡上,如下图所示,

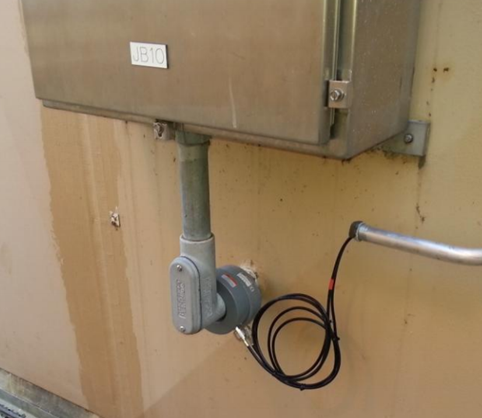

实际连接图如下所示:



射频电流互感器实物图如下所示:
